在光通信技術飛速發展的今天，光電模塊作為核心組件，其性能升級與功能拓展直接影響整個通信系統的傳輸效率。隨著行業對多通道切換、小型化設計、高可靠性的需求日益迫切，傳統光開關產品逐漸暴露出端口數量不足、體積過大、成本偏高或可靠性欠佳等問題。我們科毅光通信深耕光通信領域多年，推出一款創新組合光開關裝置及系統，以“1×16 MEMS光開關+1×2機械光開關”的組合設計，實現16+N多端口靈活擴展，完美解決行業痛點，為光電模塊升級提供高效解決方案。

一、行業現狀：傳統光開關難以滿足現代光電模塊需求

在光電模塊的實際應用中，光開關承擔著光路切換、信號分配的關鍵作用，常用類型主要分為基于繼電器的機械光開關和基于MEMS原理的MEMS光開關。然而，當行業對光開關的端口數量、體積、成本、可靠性同時提出更高要求時，傳統方案逐漸陷入瓶頸：

1. 多繼電器集成式機械光開關

通過將多個繼電器組合成集成式機械光開關，雖能一定程度增加端口，但制造工藝極為復雜，精度控制難度大，導致產品可靠性大幅下降，在長時間高頻次切換場景下易出現故障，維護成本居高不下。

2. 獨立1×2機械光開關級聯方案

將多個1×2機械光開關進行級聯組合，雖能擴展端口數量，但級聯后的整體體積會急劇增大，無法滿足現代光電模塊“小型化、高密度集成”的設計需求，尤其在數據中心、便攜式檢測設備等對空間敏感的場景中難以應用。

3. 多端口MEMS光開關直接開發

MEMS光開關憑借響應速度快、穩定性好的優勢，成為主流選擇，但常規產品以1×8、1×16端口為主。若要開發端口數量更多的單一MEMS光開關，需突破復雜的微加工工藝，不僅研發周期長，還會導致成本呈幾何級數上漲，性價比極低。

隨著行業發展，17端口及以上的光開關需求逐漸凸顯，同時要求產品體積小、可靠性高、成本可控。傳統單一類型光開關已無法兼顧這些需求，亟需一種創新方案打破技術僵局——廣西科毅光通信的組合光開關裝置及系統應運而生。

二、產品核心設計：16+N端口組合方案，兼顧性能與實用性

本組合光開關裝置的核心創新點在于“MEMS光開關+機械光開關”的協同設計，通過科學的結構搭配與電路控制，實現端口靈活擴展的同時，解決傳統方案的諸多缺陷。以下從核心組件、連接方案、控制邏輯三方面詳細介紹：

1. 核心組件構成

組合光開關裝置主要由三大核心部分組成：1×16端口MEMS光開關、至少一個1×2端口機械光開關、主控板，三者協同工作，實現多端口切換與靈活控制。

（1）1×16端口MEMS光開關

作為基礎核心組件，該MEMS光開關不僅具備16個常規信號端口，還創新性地設置了1個虛擬端口和1個COM接口。其中，COM接口為光信號輸入端，可直接連接系統輸入光源，或與機械光開關端口連接，靈活適配不同應用場景；虛擬端口則承擔“信號切斷”功能，當MEMS光開關切換至虛擬端口時，所有常規端口的光信號將被切斷，實現光路快速關斷，提升系統控制的靈活性。

（2）1×2端口機械光開關

作為端口擴展單元，每個1×2機械光開關可實現1個端口向2個端口的擴展。通過將機械光開關的輸入端與MEMS光開關的常規端口（非虛擬端口）連接，即可實現端口數量的疊加，形成“16+N”的端口配置（N為機械光開關數量，N≥1）。例如，接入1個機械光開關可形成17端口（16+1）光開關，接入2個則形成18端口（16+2），以此類推，完美適配不同端口需求場景。

（3）主控板

主控板是整個裝置的“控制中樞”，通過焊接方式與MEMS光開關、機械光開關實現電連接，確保信號傳輸穩定。主控板預先存儲了控制各端口功能的默認值和指令，可自主選擇多端口組合光開關中任一端口的啟用狀態；同時支持外部指令輸入，通過與服務器連接，可實現默認值、指令的更新與外部控制，滿足個性化應用需求。

2. 三種核心連接方案

根據實際應用中對光信號輸出一致性、端口擴展需求的不同，本組合光開關裝置提供三種核心連接方案，適配多樣化場景：

方案一：MEMS直連光源+機械光開關擴展端口

連接邏輯：MEMS光開關的COM接口直接與系統輸入光源連接，接收光信號；機械光開關的輸入端與MEMS光開關除虛擬端口外的任意常規端口連接，實現該端口的二分?jǐn)U展。

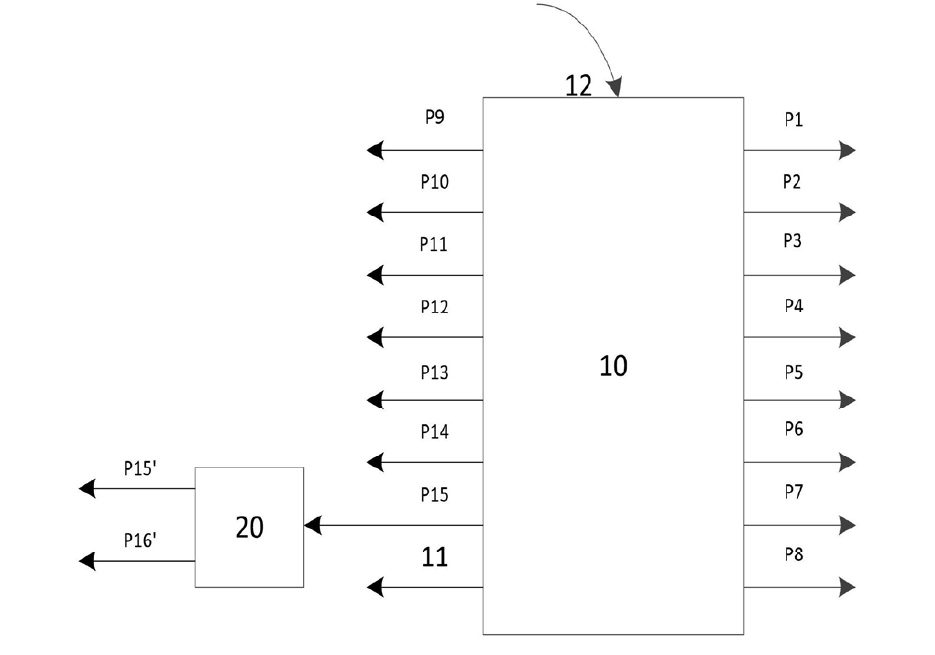

以MEMS光開關的P15端口與機械光開關輸入端連接為例：原本的P15端口被拆分為P15’和P16’兩個端口，整個裝置形成16+1=17端口組合光開關（如圖1所示）。若需更多端口，可在其他常規端口（如P14、P13等）繼續接入機械光開關，實現16+N端口擴展。

優勢：無需額外調整光路損耗，適用于對16個常規端口光信號輸出一致性無嚴格要求的場景。該方案中，未接入機械光開關的14個端口光損耗最低，接入機械光開關的2個擴展端口光損耗略高，整體性能穩定，性價比突出。

圖1 組合光開關裝置結構示意圖

方案二：機械光開關直連光源+MEMS COM接口接收信號

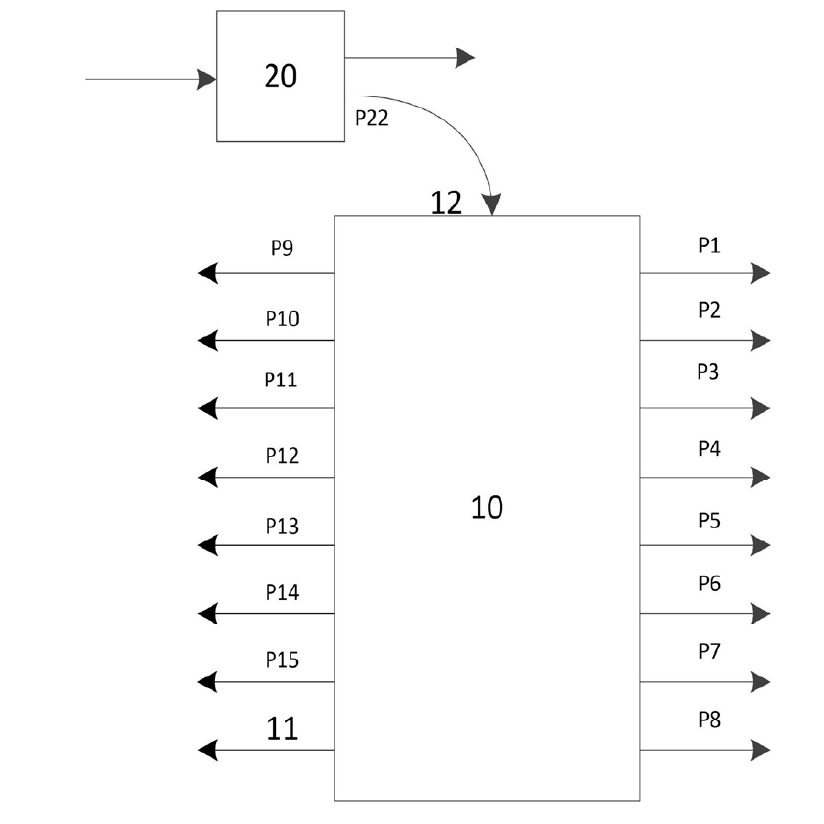

連接邏輯：機械光開關直接與系統輸入光源連接，接收光信號；MEMS光開關的COM接口與機械光開關的任意一個端口連接，間接接收光信號，形成16+1端口組合光開關（如圖2所示）。

優勢：適用于對16個常規端口光信號輸出一致性有嚴格要求的場景。由于僅需對機械光開關連接的單一端口進行光路損耗補償，無需調整多個端口，制作工時更短，生產效率更高，能有效降低批量生產的成本。

圖2 組合光開關裝置結構示意圖

方案三：多機械光開關擴展+多端口疊加

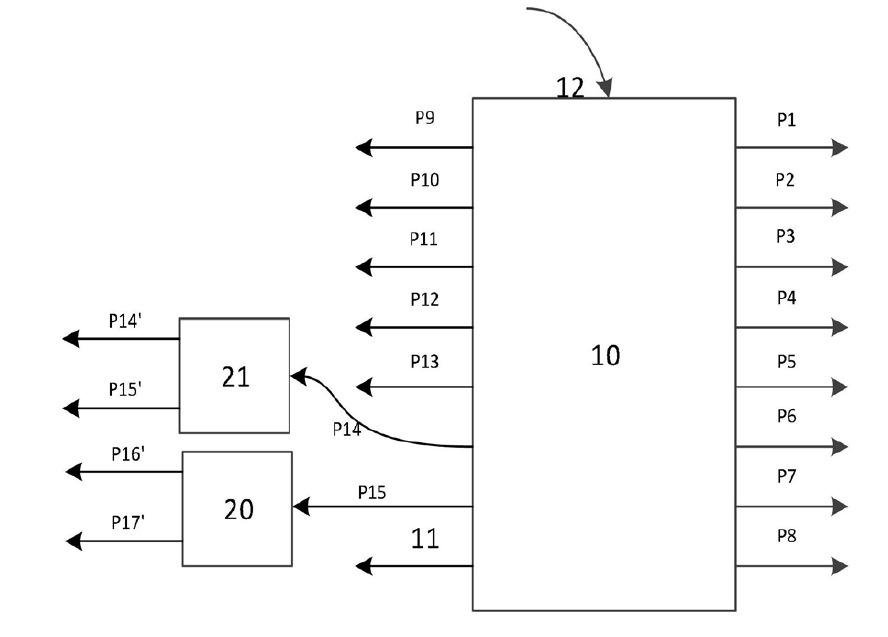

連接邏輯：在方案一的基礎上，在MEMS光開關的多個常規端口分別接入機械光開關，實現多端口同時擴展。例如，在P15端口接入機械光開關20，在P14端口接入機械光開關21，此時P15端口拆分為P15’、P16’，P14端口拆分為P14’、P17，整個裝置形成16+2=18端口組合光開關（如圖3所示）。

優勢：端口擴展靈活性最高，可根據實際需求靈活增減機械光開關數量，適配17端口以上的高需求場景，如大型數據中心、高密度光電集成模塊等。

圖3 組合光開關裝置結構示意

3. 主控板與系統控制邏輯

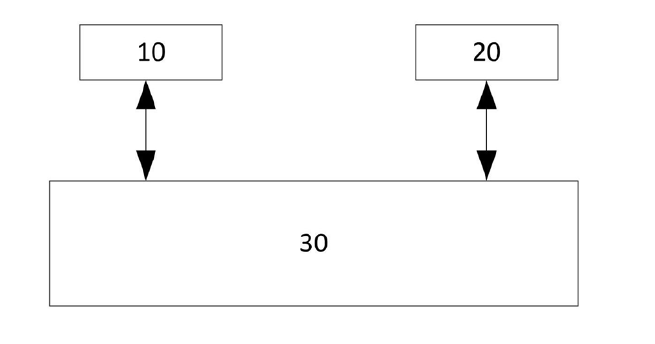

主控板作為控制核心，其結構設計直接影響裝置的穩定性與響應速度（如圖4所示）。主控板通過焊接與MEMS光開關、機械光開關剛性連接，避免了插拔式連接可能出現的接觸不良問題，提升了裝置的抗振動、抗干擾能力，適用于工業級惡劣環境。

圖4 組合光開關主控板結構示意圖

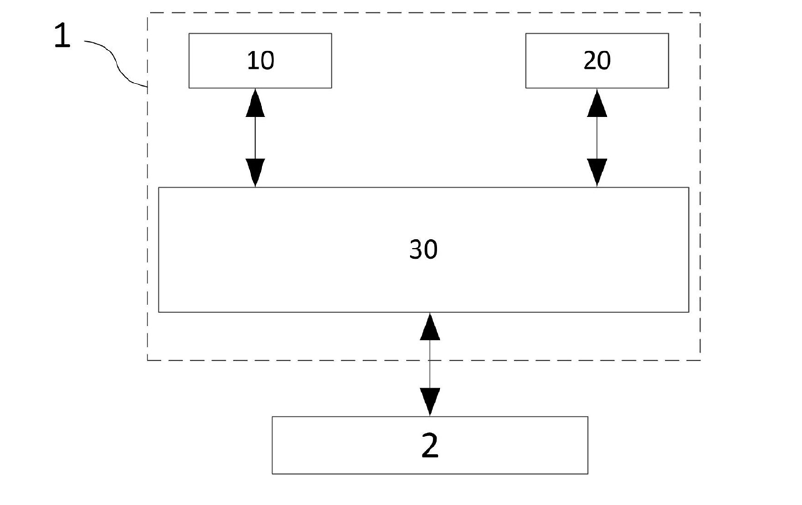

在系統層面，組合光開關系統由上述組合光開關裝置與服務器組成（如圖5所示）。服務器與主控板電連接，可實現兩大功能：一是預先向主控板寫入默認值和控制指令，設定虛擬端口、端口啟用邏輯等基礎參數；二是接收外部控制指令，實時調整端口切換狀態，實現16、16+1或16+N個端口的任意切換，滿足動態應用場景需求。

圖5 組合光開關系統結構示意圖

三、產品核心優勢：四大維度突破傳統技術瓶頸

與傳統光開關方案相比，廣西科毅光通信的組合光開關裝置及系統在可靠性、成本、體積、擴展性四大核心維度實現全面突破，成為光電模塊升級的優選方案：

1. 可靠性大幅提升

相較于多繼電器集成式機械光開關，本方案采用成熟的1×16 MEMS光開關與1×2機械光開關組合，無需復雜的繼電器集成工藝，減少了故障點；同時，主控板與各組件采用焊接連接，接觸電阻小、信號傳輸穩定，抗干擾能力強，經過上萬次切換測試，故障率遠低于傳統方案，可滿足長時間連續工作需求。

2. 綜合成本顯著優化

無需投入巨資研發多端口MEMS光開關，利用現有成熟的1×16 MEMS光開關與1×2機械光開關進行組合，研發成本降低60%以上；批量生產時，方案二的光路損耗補償僅需針對單一端口，制作工時縮短30%，進一步降低生產成本，讓客戶以更高的性價比獲得多端口光開關產品。

3. 小型化設計適配集成需求

相較于多1×2機械光開關級聯方案，本組合設計的體積縮小50%以上。MEMS光開關本身具備微型化優勢，搭配緊湊的機械光開關與主控板布局，整個裝置可輕松嵌入小型光電模塊內部，滿足數據中心、便攜式設備等對空間的嚴苛要求，為光電模塊的高密度集成提供可能。

4. 端口擴展靈活適配多樣化需求

“16+N”的端口配置模式，可根據客戶需求靈活調整機械光開關數量，從17端口到數十端口均可實現，無需更換核心組件，適配不同場景的端口需求；同時，虛擬端口的設計讓光路關斷更便捷，COM接口的雙連接模式（直連光源/機械光開關）進一步提升了應用靈活性。

四、應用場景：覆蓋多領域光電模塊升級需求

本組合光開關裝置及系統憑借其突出的性能優勢，已廣泛適配多個領域的光電模塊應用，成為行業升級的核心支撐：

1. 數據中心光通信系統

數據中心對光電模塊的端口密度、穩定性、能耗要求極高。本組合光開關可實現多端口光路快速切換，支持服務器與存儲設備之間的高速數據傳輸，小型化設計適配數據中心的高密度機柜布局，高可靠性減少停機維護時間，提升數據中心運行效率。

2. 光纖通信網絡

在長途光纖通信、城域網建設中，光電模塊需要適應復雜的光路切換需求。本產品的端口靈活擴展能力可適配不同規模的通信網絡，虛擬端口功能便于光路維護與故障排查，低損耗特性確保信號傳輸質量，助力光纖通信網絡的高效升級。

3. 光電檢測設備

便攜式光電檢測設備對體積和功耗要求嚴苛，同時需要多端口切換以實現對不同光路的檢測。本組合光開關體積小、功耗低，可嵌入檢測設備內部，支持多端口快速切換，提升檢測效率，適用于光纖損耗檢測、光模塊性能測試等場景。

4. 工業控制與物聯網

工業控制場景中，光電模塊需要在惡劣環境下穩定工作，同時適配多設備連接需求。本產品的高可靠性、抗干擾能力強，可滿足工業級環境要求；“16+N”端口配置支持多設備接入，助力工業物聯網的互聯互通。

5. 醫療光電設備

醫療光電設備（如激光治療設備、醫療檢測儀器）對光開關的精度、穩定性要求極高。本組合光開關的切換精度高、故障率低，可確保醫療設備的精準運行，小型化設計適配醫療設備的緊湊布局，為醫療光電技術升級提供支持。

五、廣西科毅光通信：專注光開關創新，賦能行業發展

我們科毅光通信是一家專注于光通信核心器件研發、生產與銷售的高新技術企業，擁有一支由行業資深工程師組成的研發團隊，深耕光開關、光模塊等產品領域多年，積累了豐富的技術經驗與成果。

本次推出的組合光開關裝置及系統，是公司技術的產業化應用成果，旨在以創新技術解決行業痛點，為客戶提供高性價比、高性能的光開關解決方案。公司嚴格把控產品質量，從原材料采購、生產加工到成品測試，每個環節都遵循國際標準，確保產品的穩定性與可靠性；同時，可根據客戶的個性化需求，提供定制化的端口配置、控制邏輯設計服務，滿足不同場景的應用需求。

未來，我們將繼續聚焦光通信技術創新，持續投入研發資源，推動光開關產品向更高端口密度、更快響應速度、更低功耗方向發展，為全球光通信行業的發展貢獻力量。
