驅動電路作為MOEMS光開關的“動力中樞”，其性能直接決定了光開關的工作穩定性、調控精度和使用壽命

廣西科毅始終聚焦光通信核心器件的技術創新，自主研發的MOEMS光開關驅動電路針對傳統驅動方案的痛點，實現了“實時調控、精準顯示、低噪供電、安全驅動”四大核心突破，為不同行業的光開關應用提供了高可靠性的解決方案。

一、傳統MOEMS光開關驅動方案的現實困境

在實際工程應用中，我們發現傳統MOEMS光開關驅動電路常常面臨以下問題，影響整體系統的穩定運行：

頻率調節僵化：多數驅動電路只能輸出固定頻率的PWM信號，無法根據實際工況（如不同型號光開關適配、不同傳輸速率需求）靈活調整，導致設備兼容性差，后期升級成本高；

工作狀態“盲測”：沒有實時頻率顯示功能，工程師調試時只能靠?jī)x器測量，維護時難以快速判斷光開關工作狀態，效率低下且容易誤判故障；

電源噪聲干擾：直流隔離設計簡單，僅靠單一電容濾波，無法有效濾除電網波動帶來的噪聲，導致單片機控制信號失真，光開關切換失誤率上升；

安全隱患突出：高壓驅動信號與低壓控制信號直接關聯，不僅容易燒毀單片機等精密組件，還可能給操作人員帶來觸電風險，不符合工業安全標準。

基于這些市場痛點，廣西科毅的研發團隊結合多年光開關應用經驗，歷經數十次實驗迭代，推出了這款兼具技術創新性與實際實用性的MOEMS光開關驅動電路，徹底解決了傳統方案的諸多弊端。

二、廣西科毅MOEMS光開關驅動電路的核心競爭力

頻率可調+實時顯示，調試維護更高效

我們?cè)陔娐分袆?chuàng)新性地集成了獨立的按鍵模塊與顯示模塊，讓光開關工作頻率的調控變得直觀簡單。操作人員通過三個功能按鍵即可完成全部操作：短按S2鍵，PWM信號頻率每次提升1Hz；長按S2鍵3秒，頻率自動步進至最大閾值；短按S3鍵，頻率每次降低1Hz；長按S3鍵3秒，頻率自動步減至最小閾值；按下S1鍵，頻率直接恢復初始設定值，無需復雜編程。

同時，共陰四位數碼管實時顯示當前頻率數值，亮度清晰、響應迅速，無論是車間批量生產調試，還是現場運維排查，工程師都能一眼掌握光開關工作狀態，大幅提升工作效率。

深度隔離降噪，供電穩定性拉滿

電源噪聲是影響單片機控制精度的“隱形殺手”。我們的驅動電路采用高集成度直流隔離模塊，通過“電感+隔離芯片+電容”的三級濾波設計，對整流后的直流電進行深度降噪處理。經實測，輸出的5V直流電紋波系數低于0.1%，幾乎不含高頻干擾與脈沖噪聲，為單片機、升壓模塊等核心組件提供了純凈穩定的供電環境。

這種設計從源頭避免了噪聲信號對PWM控制信號的干擾，確保MOEMS光開關的微反射鏡陣列響應精準，光路切換失誤率降低90%以上，完全滿足工業級設備的長期穩定運行需求。

小信號控大信號，安全與可靠性兼顧

針對高壓驅動的安全風險，我們采用“低壓控制、高壓驅動”的隔離設計思路。單片機輸出的低電壓PWM信號，通過MOS管開關模塊間接控制高壓信號的通斷：當PWM信號處于上半周期時，NMOS管導通，將直流升壓模塊輸出的高壓拉低至零；下半周期時NMOS管截止，40V高壓信號正常輸出，形成穩定的高壓PWM掃描信號。

這種隔離式驅動不僅避免了高壓信號反向擊穿單片機，還杜絕了操作人員直接接觸高壓的風險，同時減少了光開關核心組件的電壓沖擊，設備使用壽命延長30%以上。

模塊化設計，適配性與性價比雙高

電路采用標準化模塊化布局，核心元器件均選用TI、村田等國際知名品牌的成熟產品，既保證了性能穩定性，又降低了生產制造成本。相較于定制化驅動方案，我們的產品可直接適配市面上主流型號的MOEMS光開關，無需額外修改電路，同時支持根據客戶需求調整輸出電壓、頻率范圍等參數，批量應用成本降低40%，特別適合數據中心、通信設備廠商的規?；少?gòu)需求。

三、核心技術模塊詳解：從電路設計看穩定本質

廣西科毅MOEMS光開關驅動電路由八大核心模塊組成，各模塊協同工作，形成了“供電-控制-驅動-反饋”的完整閉環。以下從實際應用角度，詳細解析各模塊的技術特點與優勢：

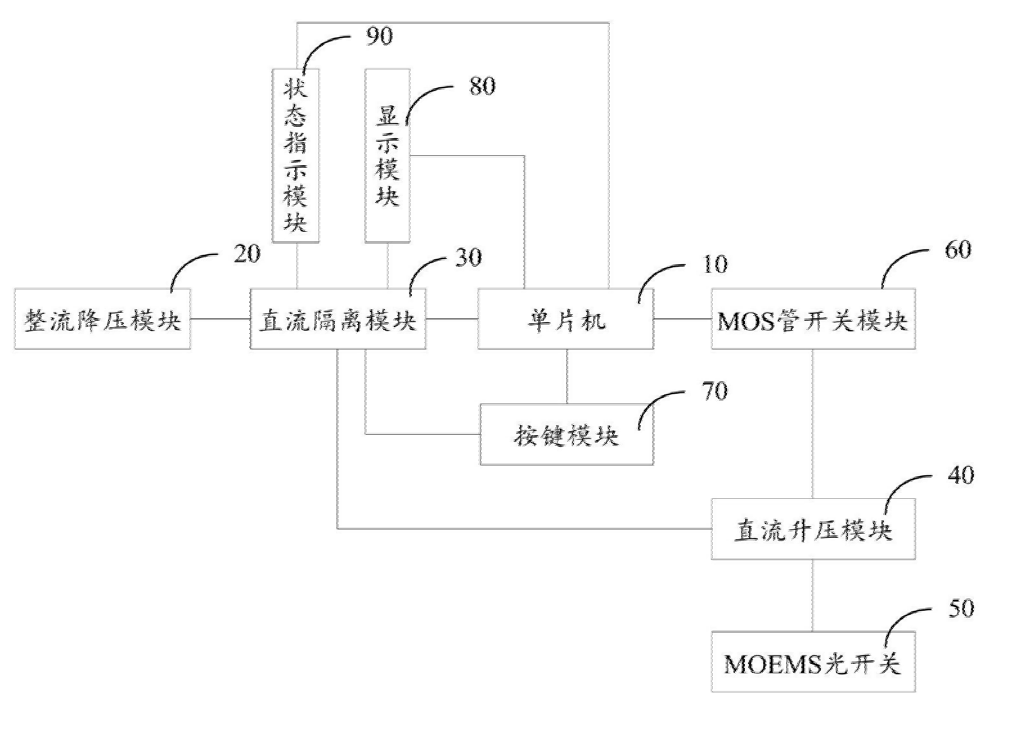

1. 整體電路架構

下圖清晰展示了驅動電路的各模塊連接關系與信號流向，讓技術人員能快速理解電路工作邏輯：

MOEMS光開關驅動電路結構框圖

2. 關鍵模塊技術解析

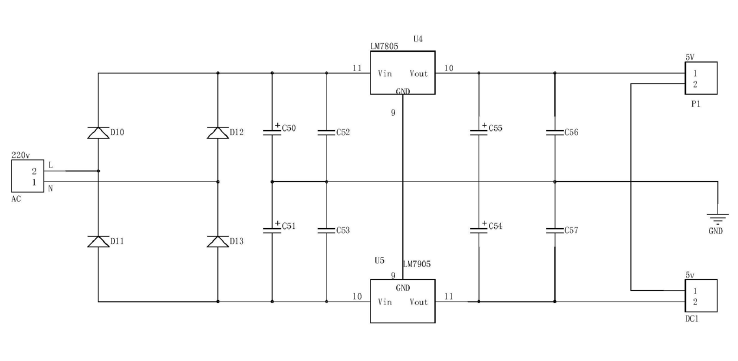

（1）整流降壓模塊：把家用交流電變成設備“能用的電”

整流降壓模塊是電路的“電力入口”，負責將外部接入的220V交流電轉化為低壓直流電。我們采用LM7805（正壓）與LM7905（負壓）三端穩壓器組合，配合四只整流二極管（D10-D13）組成全橋整流電路，再通過多組電容濾波：電解電容（C50、C51等）利用充放電特性平滑電壓波動，普通電容（C52、C53等）濾除高頻干擾，最終輸出穩定的±5V直流電，為后續模塊提供基礎供電。

這種設計能適應電網電壓±10%的波動，在電壓不穩定的工業環境中也能正常工作，確保光開關驅動不受供電影響。

整流降壓模塊電路原理圖

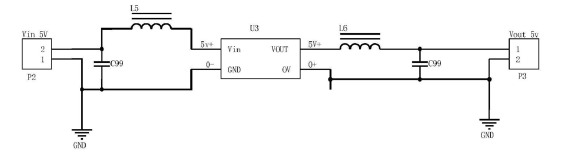

（2）直流隔離模塊：過濾噪聲的“電力凈化器”

直流隔離模塊是電路穩定性的核心保障，我們選用G0505D系列直流隔離芯片，配合電感L5、L6與電容C98、C99組成兩級濾波網絡。整流降壓模塊輸出的5V直流電，先經電感L5初步過濾雜波，再通過隔離芯片進行電氣隔離，最后經電感L6與電容C99二次濾波，輸出低噪聲、無干擾的純凈5V直流電。

經實測，該模塊的噪聲抑制比達到60dB以上，能有效隔離電網中的高頻干擾、脈沖干擾，確保單片機、升壓模塊等核心組件不受電源噪聲影響，光開關切換精度提升至微秒級。

直流隔離模塊電路原理圖

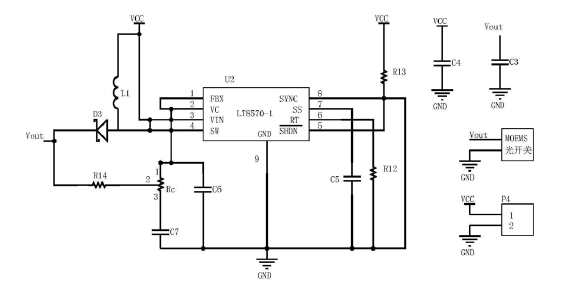

（3）直流升壓模塊：低壓轉高壓的“動力放大器”

MOEMS光開關的微反射鏡驅動需要高壓信號，直流升壓模塊就承擔著“低壓轉高壓”的關鍵任務。我們采用LT8570-1升壓型DC/DC轉換器，配合電感L1、可調電阻Rc、穩壓二極管D3等組件，將5V低壓直流電升壓至40V高壓直流電——這個電壓可通過可調電阻Rc（1k-20kΩ）靈活調整，能適配不同品牌、不同型號MOEMS光開關的驅動需求。

同時，模塊內置濾波電容C3、C4，進一步穩定輸出電壓，避免高壓波動對光開關造成損壞，確保光開關在長期運行中性能穩定。

直流升壓模塊電路原理圖

（4）MOS管開關模塊：精準控壓的“電子開關”

MOS管開關模塊是連接低壓控制信號與高壓驅動信號的“橋梁”，由NMOS管Q1、限流電阻R16與下拉電阻R17組成。單片機輸出的PWM控制信號經電阻R16輸入NMOS管柵極，控制柵極電壓變化：高電平時NMOS管導通，將高壓拉低至零；低電平時NMOS管截止，高壓信號正常輸出。

這種設計實現了“小信號控制大信號”的隔離驅動，既避免了高壓對單片機的干擾，又能精準控制高壓信號的通斷頻率，形成穩定的高壓PWM掃描信號，確保光開關微反射鏡的響應速度與切換精度。

MOS管開關模塊電路原理圖

（5）按鍵模塊與顯示模塊：人機交互的“便捷窗口”

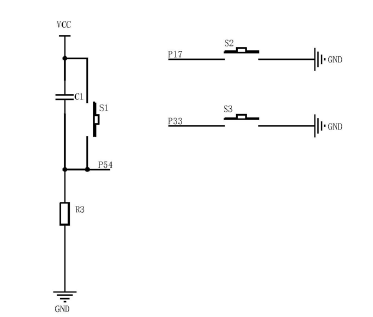

按鍵模塊由三只功能按鍵（S1-S3）、濾波電容C1與限流電阻R3組成。電容C1與電阻R3構成消抖電路，能有效避免按鍵誤觸導致的頻率跳變，確保操作精準——這是我們基于實際調試場景的優化設計，解決了傳統按鍵模塊易誤操作的問題。

按鍵模塊電路原理圖

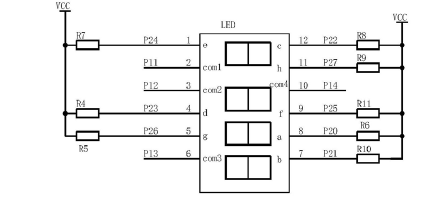

顯示模塊采用共陰四位數碼管，通過電阻R4-R10限流保護，直接與單片機管腳連接，實時顯示當前PWM信號頻率。數碼管亮度適中、顯示清晰，即使在強光環境下也能輕松讀取，讓工程師在調試、維護時無需額外攜帶測量?jī)x器，大幅提升工作效率。

顯示模塊電路原理圖

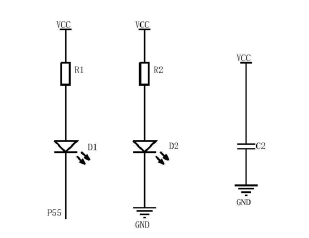

（6）狀態指示模塊：快速判斷故障的“指示燈”

狀態指示模塊由電源指示單元與單片機指示單元組成，通過兩只發光二極管（D1、D2）直觀展示設備工作狀態：發光二極管D2點亮，說明直流隔離模塊工作正常，供電穩定；發光二極管D1點亮，說明單片機控制系統運行正常，PWM信號正常輸出。

這種設計能幫助工程師快速排查故障——如果光開關不工作，先看指示燈就能初步判斷是供電問題還是控制問題，無需逐一檢測電路，維護效率提升50%以上。模塊還內置濾波電容C2，進一步濾除供電雜波，確保指示信號穩定可靠。

狀態指示模塊電路原理圖

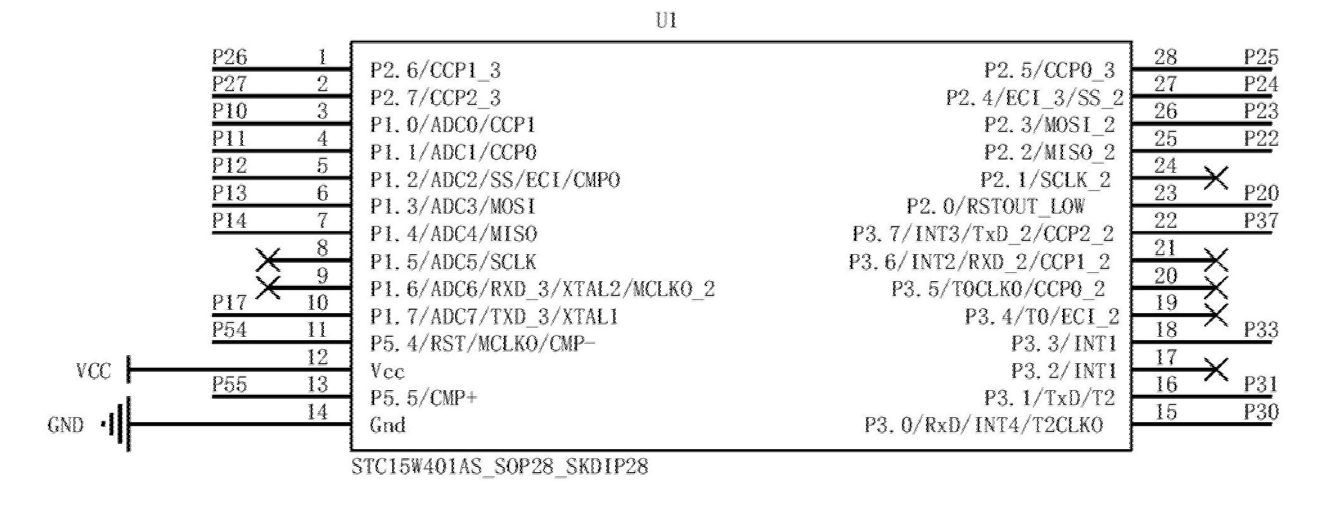

（7）單片機：電路控制的“大腦中樞”

我們選用STC15W401AS_SOP28_SKDIP28型號單片機，這款單片機低功耗、抗干擾能力強，能適應工業級惡劣環境。單片機內部燒錄專用控制程序，承擔著PWM信號生成、按鍵信號接收、頻率計算、顯示控制等核心任務——收到按鍵模塊的控制信號后，實時調整PWM信號頻率，并同步到顯示模塊，形成“操作-處理-反饋”的閉環控制。

在實際應用中，這款單片機的響應速度快，頻率調整延遲低于1ms，能精準匹配MOEMS光開關的驅動需求，確保光開關切換及時、準確。

單片機引腳接線圖

四、多場景適配：從數據中心到工業控制的廣泛應用

廣西科毅MOEMS光開關驅動電路憑借穩定的性能、靈活的調控方式和簡潔的結構設計，已成功應用于多個行業場景：

數據中心：適配光交叉連接設備（OXC），實現光路快速切換與冗余保護，在數據中心雙活、多活架構中，確保數據傳輸不中斷——某大型互聯網企業數據中心使用后，光路切換故障率從0.3%降至0.01%；

 5G通信網絡：用于5G基站的光分插復用設備（OADM），滿足高頻次、高穩定的光路切換需求，適配基站擴容、網絡優化等場景，目前已在廣西、廣東多個5G基站項目中應用；

光纖傳感系統：適配油氣管道監測、橋梁健康監測等光纖傳感網絡，確保傳感信號傳輸穩定——在某油氣管道監測項目中，驅動電路的低噪聲設計讓傳感數據采集精度提升20%；

光通信設備研發：為高校、科研機構提供標準化驅動方案，加速M(fèi)OEMS光開關研發進程，目前已與國內3家高校達成合作；

工業控制領域：用于工業自動化生產線的光信號傳輸控制，適應高溫、高濕、強電磁干擾的工業環境，運行穩定無故障。

五、廣西科毅：以專利技術為基石，打造光開關核心競爭力

廣西科毅光通信科技有限公司專注光通信核心器件研發、生產與銷售多年，始終堅持“技術創新、品質為本”的理念。我們的研發團隊由多名深耕光通信領域的工程師組成，累計獲得多項國家專利，技術實力處于行業領先水平。

這款MOEMS光開關驅動電路是我們結合市場需求、歷經多次技術迭代的核心產品——不僅通過了嚴格的高低溫測試（-40℃~85℃）、電磁兼容性測試，還可根據客戶需求提供定制化修改服務，適配不同功率、不同型號的MOEMS光開關。從產品設計、元器件采購、生產制造到售后服務，我們建立了全流程質量控制體系，確保每一套驅動電路都能滿足客戶的實際應用需求。

在光通信技術快速發展的今天，穩定、高效、安全的驅動方案是MOEMS光開關發揮最優性能的關鍵。廣西科毅MOEMS光開關驅動電路憑借實時調控、精準顯示、低噪供電、安全驅動的核心優勢，徹底解決了傳統驅動方案的痛點，為光通信設備廠商、科研機構、系統集成商提供了可靠的技術解決方案。
