在工業生產、醫療器械、軍事科技等領域，高壓強電流環境下的開關控制一直是技術難點。光開關作為核心控制元件，其性能直接決定了整個系統的穩定性與安全性。科毅光通信深耕光通信與固態開關領域多年，自主研發的光纖觸發高壓固態開關，憑借光纖傳輸?shù)目垢蓴_優勢、FPGA的高速響應能力及IGBT串聯的高壓適配性，成功解決了傳統固態開關在高壓場景下的諸多痛點，成為多行業高壓控制場景的優選解決方案。

一、行業需求與傳統技術痛點

隨著工業智能化、醫療設備高端化、軍事裝備精密化的發展，對耐高壓、耐大電流的固態開關需求日益迫切。無論是食品非熱加工中的高壓脈沖處理、醫療器械中的精準能量控制，還是軍事雷達的大功率信號發射、材料處理中的高壓等離子體應用，都需要性能穩定、響應迅速、安全可靠的開關設備。

半導體功率器件IGBT（絕緣柵雙極型晶體管）兼具MOSFET的高速開關特性與GTR的高耐壓、大載流優勢，成為固態開關的核心器件。但在高壓場景中，單只IGBT的耐壓等級往往難以滿足需求，因此行業普遍采用多只IGBT串聯的方式提升整體耐壓性。然而，這一方案面臨兩大核心痛點：

一是電壓分布不均。由于IGBT芯片內部結構存在細微差異，再加上觸發信號傳輸?shù)难訒r誤差，串聯后的多只IGBT無法實現完全同步的通斷，導致部分器件承受的電壓遠超額定值，嚴重影響使用壽命，甚至引發設備損壞。

二是信號傳輸干擾與隔離不足。傳統固態開關多采用電纜傳輸控制信號與故障信號，在高壓強電流環境下，容易受到電磁干擾，導致信號失真；同時，控制端與高壓電路之間缺乏有效的電氣隔離，存在安全隱患。

此外，傳統解決方案要么通過復雜的柵極驅動控制實現信號同步，成本高、維護難；要么通過簡單的緩沖電路實現電壓平衡，可靠性差、適配場景有限。這些問題都制約了高壓固態開關的廣泛應用，亟需一款兼顧性能、穩定性與經濟性的創新產品。

二、科毅光纖觸發高壓固態開關核心架構解析

廣西科毅光通信研發的光纖觸發高壓固態開關，通過模塊化設計與核心技術創新，針對性解決了傳統產品的痛點。產品整體架構由六大核心部分組成，各組件協同工作，實現高壓場景下的精準控制與安全保護。

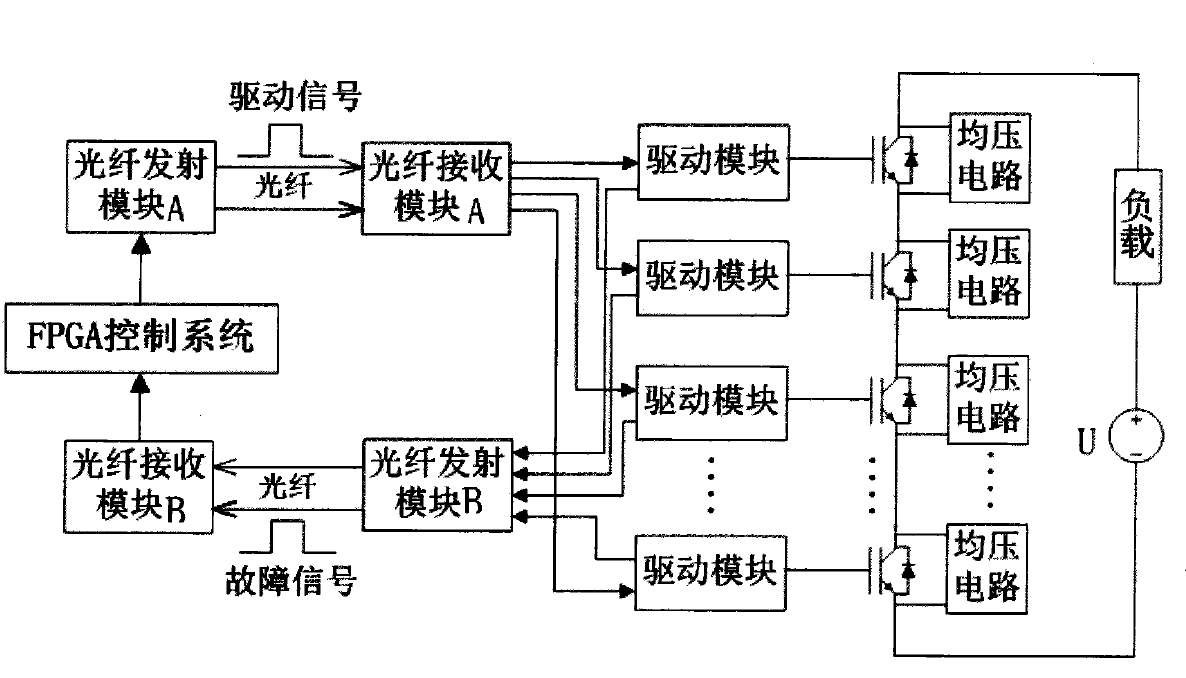

圖1 光纖觸發高壓固態開關結構框圖

1. 核心組成部分及功能

（1）高壓直流電源

作為整個系統的能量供給單元，高壓直流電源為開關電路提供穩定的工作電壓。其正極與負載一端相連，負載另一端接入IGBT串聯電路，最終通過最后一只IGBT的發射極連接電源負極，形成完整的高壓回路，確保負載在穩定電壓下運行。

（2）FPGA控制系統

采用Altera Cyclone IV EP4CE22F17型號FPGA芯片，是產品的“大腦”。該芯片的核心優勢在于并行處理能力，能夠同時完成驅動信號的生成與故障信號的檢測，響應延時僅為納秒級。這意味著在IGBT出現異常時，系統能在瞬間做出保護動作，避免器件損壞與電路故障擴大。

（3）光纖信號傳輸系統

分為光纖驅動信號傳輸部分與光纖故障信號傳輸部分，是產品實現電氣隔離與抗干擾的核心。其中：

?    光纖驅動信號傳輸部分由光纖發射模塊A（型號HFBR-1414）與光纖接收模塊A（型號HFBR-2412）組成。FPGA生成的電信號經光纖發射模塊A轉換為光信號，通過光纖傳輸至光纖接收模塊A，再還原為電信號傳輸給IGBT驅動模塊，實現驅動信號的無干擾傳輸。

?    光纖故障信號傳輸部分由光纖發射模塊B（型號HFBR-1414）與光纖接收模塊B（型號HFBR-2412）組成。當IGBT驅動模塊檢測到過流、短路等故障時，會生成故障電信號，經光纖發射模塊B轉換為光信號，傳輸至光纖接收模塊B還原為電信號后反饋給FPGA，觸發保護機制。

光纖傳輸?shù)奶匦詮母旧辖鉀Q了傳統電纜傳輸?shù)碾姶鸥蓴_問題，同時實現了控制端與高壓強電流電路的完全電氣隔離，大幅提升了系統的安全性與信號傳輸穩定性。

（4）IGBT串聯電路

由若干只IGBT器件串聯組成，是產品實現高壓適配的核心結構。通過多只低耐壓等級的IGBT串聯，整體耐壓等級得到倍數提升，能夠滿足不同高壓場景的需求。同時，配合均壓電路與同步驅動信號，確保每只IGBT在通斷過程中承受的電壓均勻分布，延長器件使用壽命。

（5）IGBT驅動模塊

與IGBT個數一一對應，采用集成驅動器M57962L。該驅動器內部集成2500V高隔離電壓的快速光耦，采用雙電源供電設計，能夠確保IGBT的可靠開通與關斷。更重要的是，其內置過流和短路檢測功能，可實時監測IGBT的工作狀態，一旦發現異常立即生成故障信號，為系統提供第一道安全保障。

（6）IGBT均壓電路

同樣與IGBT個數一一對應，是解決串聯IGBT電壓分布不均的關鍵。該電路由靜態均壓電路與RCD緩沖電路組成，雙重保障電壓平衡：

?    靜態均壓電路：核心組件為高壓電阻R1，通過電阻分壓原理，在IGBT靜態工作時確保各器件兩端電壓均勻。

?    RCD緩沖電路：由高壓電阻R2、二極管D1和電容C組成，在IGBT動態開關過程中，通過電容儲能、二極管續流，吸收電壓尖峰，避免單個IGBT承受瞬時高壓。

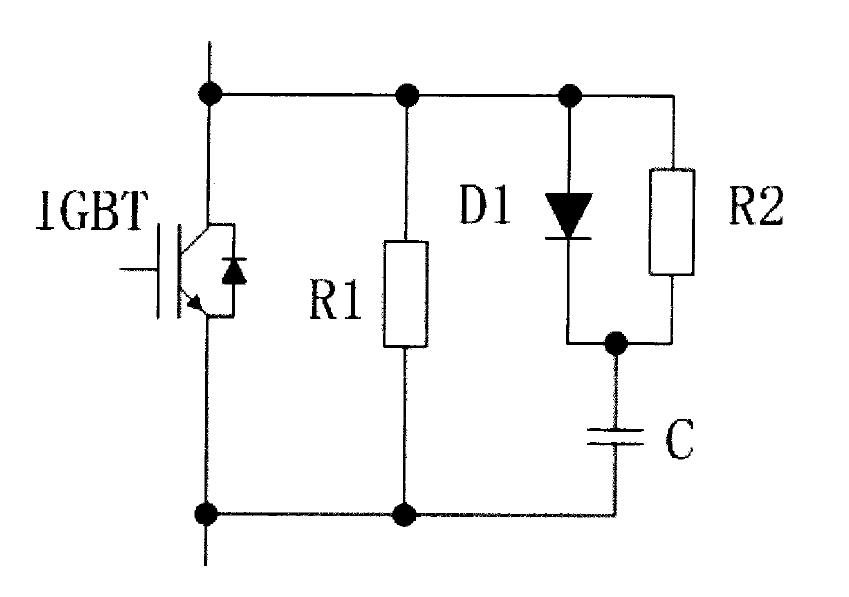

圖2 IGBT均壓電路結構圖

三、產品核心技術優勢與行業價值

1. 電氣隔離徹底，抗干擾能力強

通過光纖傳輸控制信號與故障信號，控制端與高壓強電流電路之間無直接電氣連接，徹底杜絕了高壓竄入控制端的安全隱患。同時，光纖傳輸不受電磁干擾、射頻干擾的影響，即使在復雜的工業電磁環境中，也能確保信號傳輸?shù)臏蚀_性與穩定性，這一優勢在軍事雷達、工業高頻設備等強干擾場景中尤為重要。

2. 響應速度快，保護實時有效

FPGA控制系統的并行處理能力帶來了納秒級的響應延時，驅動信號的生成與故障信號的檢測同步進行。當IGBT出現過流、短路等故障時，系統能在瞬間切斷驅動信號，保護IGBT器件不被燒毀，同時避免故障擴大影響整個電路系統。這種實時保護能力，大幅提升了設備的運行可靠性，降低了維護成本。

3. 電壓平衡精準，適配高壓場景

靜態均壓電路與RCD緩沖電路的組合設計，從靜態與動態兩個維度解決了IGBT串聯的電壓不均問題。無論是穩態工作還是開關切換過程，每只IGBT兩端的電壓都能保持均勻分布，使得多只低耐壓IGBT串聯后能夠穩定承受高電壓，滿足從幾千伏到幾十千伏的不同高壓場景需求，且成本遠低于單只高耐壓IGBT器件。

4. 集成度高，使用靈活便捷

產品采用模塊化集成設計，電路板體積小、結構緊湊，便于安裝與集成到各類設備中。同時，產品支持根據不同場景的電壓、電流需求，靈活調整IGBT的串聯個數與均壓電路參數，適配食品非熱加工、醫療器械、軍事雷達、材料處理等多個領域的不同應用需求，通用性強。

5. 成本可控，性價比突出

相較于傳統高壓開關方案，該產品通過IGBT串聯技術降低了對單只器件耐壓等級的要求，核心組件均選用成熟可靠的標準化器件，無需定制化開發，有效控制了生產成本。同時，產品的高可靠性與長使用壽命，降低了用戶的后期維護成本與設備更換頻率，整體性價比優勢顯著。

四、多領域應用場景落地

廣西科毅光通信的光纖觸發高壓固態光開關，憑借其卓越的性能，已在多個領域?qū)崿F(xiàn)成熟應用：

1. 食品非熱加工領域

在果汁、乳制品、肉制品等食品的非熱殺菌處理中，高壓脈沖電場技術是主流方案。該產品作為高壓脈沖發生器的核心控制開關，能夠精準控制高壓脈沖的導通與關斷，確保電場強度穩定，在殺滅微生物的同時保留食品的營養成分與口感，替代傳統熱力殺菌，提升食品品質。

2. 醫療器械領域

在腫瘤治療、碎石手術等醫療器械中，需要高壓脈沖能量的精準釋放。該產品的快速響應與精準控制能力，能夠滿足醫療器械對能量釋放時機、強度的嚴格要求，同時電氣隔離設計確保了患者與操作人員的安全，提升醫療器械的可靠性與安全性。

3. 軍事雷達領域

軍事雷達的發射系統需要大功率、高頻次的高壓信號驅動。該產品的抗干擾能力與快速開關特性，能夠適應雷達系統的強電磁環境與高頻工作需求，確保雷達信號的穩定發射，提升雷達的探測精度與響應速度。

4. 材料處理領域

在等離子體噴涂、高壓靜電除塵、材料表面改性等材料處理工藝中，需要穩定的高壓電源控制。該產品能夠精準控制高壓電路的通斷，為材料處理提供穩定的能量供給，提升處理效果與產品質量，同時降低能耗與設備損耗。

5. 工業高壓電源領域

在電解、電鍍、高壓試驗等工業場景中，高壓電源的穩定控制至關重要。該產品作為高壓電源的核心開關元件，能夠?qū)崿F(xiàn)高壓電路的可靠開關與故障保護，確保工業生產的連續性與安全性，降低生產事故發生率。

五、科毅光通信：專注光開關技術創新與產業賦能

廣西科毅光通信科技有限公司是一家深耕光通信與固態光開關領域的高新技術企業，專注于光開關、高壓固態開關、光纖傳輸模塊等產品的研發、生產與銷售。公司擁有一支由資深工程師組成的研發團隊，具備從核心技術研發到產品批量生產的完整能力，始終以“技術創新、品質至上”為核心理念，為客戶提供定制化的解決方案。

公司自主研發的光纖觸發高壓固態開關，已通過多項技術認證與實際場景驗證，產品性能達到行業先進水平。依托完善的銷售與服務網絡，公司為全國乃至全球客戶提供及時的技術支持與售后服務，助力客戶解決高壓場景下的開關控制難題。

未來，科毅光通信將持續投入研發資源，深耕光開關與固態開關技術，拓展產品的應用場景與性能邊界，為工業、醫療、軍事、通信等領域的高質量發展提供更優質的產品與服務。

光纖觸發高壓固態開關作為高壓場景下的核心控制元件，其性能直接決定了整個系統的穩定性、安全性與經濟性。廣西科毅光通信研發的光纖觸發高壓固態開關，通過光纖傳輸、FPGA控制、IGBT串聯與均壓電路等核心技術創新，成功解決了傳統產品的痛點，為多領域高壓場景提供了可靠的解決方案。
