產品概述

OSW-1X2-SM 型蓄電池供電光開關，專為戶外、無源光網絡、應急通信等場景設計。該產品采用鎖定型機械結構，支持1550/1625nm雙波長，具備低插入損耗、高回?fù)p、低串?dāng)_等優異光學性能，外殼為120×80×18mm ABS塑料，防水防塵，適用于嚴苛環境。

產品特點

蓄電池供電：內置3V蓄電池，無需外接電源，方便戶外使用

鎖定型結構：機械自鎖，狀態穩定，防誤觸

低插入損耗：典型值0.8dB，保證信號傳輸質量

高可靠性：工作溫度-20℃～70℃，支持溫度循環測試

尾纖可定制：標配0.5米黃色套管，F(xiàn)C/APC接頭

技術參數

產品圖

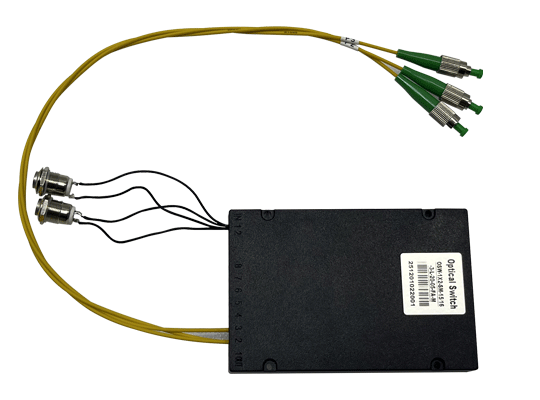

OSW-1X2-SM 光開關產品圖

應用場景

光纖通信網絡中的光路切換

光衰減器、光分路器等配套使用

戶外光纜監測與維護

應急通信系統、移動基站

OSW-1X2-SM 蓄電池供電光開關的工作原理：

該光開關屬于 機械式光開關，其核心工作原理是通過內置的 微型繼電器驅動光學棱鏡（或反射鏡） 來改變光路的物理路徑，實現光信號在兩個輸出端口之間的切換。

光路切換機制

光信號從輸入光纖（端口）進入開關內部，首先經過 準直器，將光纖中的發散光轉換為平行光。

平行光照射到一個可移動的 光學棱鏡（或微反射鏡） 上。

當繼電器接收到電信號（由內置蓄電池提供3V電壓）時，會驅動棱鏡平移或旋轉，將光線引導至對應的輸出端口（Port 1 或 Port 2）。

輸出端同樣通過準直器將平行光耦合回輸出光纖中。

鎖定型機械結構

該開關采用 機械自鎖結構（即“鎖定型”）。

一旦棱鏡移動到指定位置，彈臂與卡槽配合鎖定，即使斷電或震動，棱鏡位置也不會改變，從而保持光路穩定，避免誤切換。

蓄電池供電與控制系統

內置 3V 蓄電池 為繼電器和控制電路供電。

用戶通過外部按鈕或引出線發送觸發信號，控制電路驅動繼電器動作，完成切換。

蓄電池供電使得設備可在無外部電源環境下獨立工作，適用于戶外、應急通信等場景。

信號保持與狀態記憶

由于采用機械鎖定，切換后無需持續供電即可保持光路狀態，功耗極低，僅切換瞬間消耗電能。

設備本身不具備邏輯記憶功能，狀態完全由機械位置決定，因此可靠性高、壽命長。

該光開關本質上是一個 “電控機械光學路徑選擇器”，通過蓄電池驅動繼電器帶動光學棱鏡移動，實現光信號在兩條光纖之間的物理切換，并借助機械鎖定結構保持狀態穩定。其設計兼顧了 低功耗、高可靠性、戶外適用性，是一款典型的無源光網絡輔助設備。
