光通信中的串?dāng)_痛點與光開關技術突破

在5G通信、數據中心、光纖傳輸網絡等核心場景中，光開關作為光信號路徑切換的關鍵器件，其性能直接決定了通信的穩定性、私密性與傳輸效率。傳統光開關在切換光傳送路徑時，常面臨一個核心痛點——串?dāng)_：切換過程中光信號容易泄漏到無關路徑，不僅導致通信內容泄露，還可能破壞正在運行的光傳輸鏈路，引發通信故障。

針對這一行業難題，廣西科毅光通信科技有限公司基于前沿光學設計理念，研發出具有無串?dāng)_特性的高性能光開關，其技術核心源自對光傳輸路徑切換邏輯的創新優化。本文將詳細解析無串?dāng)_光開關的核心原理、結構組成及技術優勢，帶您深入了解光開關技術的革新方向。

一、光開關的核心定義與行業應用場景

1.1 光開關的基本概念

光開關是一種能夠控制光信號在不同傳輸路徑間切換的光學器件，通過調整內部光開關元件的連接狀態，實現光輸入端口與多個輸出端口之間的靈活跳轉。與傳統電開關不同，光開關無需將光信號轉換為電信號，可直接在光域完成路徑切換，具備響應速度快、插入損耗低、抗干擾能力強等優勢。

1.2 光開關的核心應用場景

1.      5G基站光傳輸網絡：實現基站間光信號的動態調度與冗余備份。

2.      數據中心：滿足服務器集群、存儲設備間的高速光鏈路切換需求。

3.      光纖傳感系統：切換不同傳感通道，提升傳感覆蓋范圍與響應效率。

4.      光通信測試設備：為光模塊、光纖光纜的性能測試提供靈活的路徑切換方案。

在這些場景中，串?dāng)_問題是制約光開關應用的關鍵瓶頸，而廣西科毅光通信的無串?dāng)_光開關，正是針對這一痛點的專項解決方案。

二、無串?dāng)_光開關的核心結構設計

2.1 整體結構組成

無串?dāng)_光開關主要由多級光開關單元和切換控制電路兩大部分構成，核心設計圍繞“避免切換過程中光信號泄漏”展開，具體結構如下：

無串?dāng)_光開關核心結構示意圖

5.      多級光開關單元：由具有3個以上光輸入輸出端口的光開關元件多級連接而成，整體呈現樹狀拓?fù)浣Y(jié)構。該單元包含1個總光輸入端口和多個光輸出端口，初級光開關元件連接總輸入端口，最終級光開關元件連接各輸出端口，中間級元件實現路徑的分支與匯聚。

6.      切換控制電路：作為光開關的“大腦”，接收外部切換指示信號（連接指定信號），通過精準控制各光開關元件的切換順序與定時，實現無串?dāng)_路徑切換。

2.2 核心部件：光開關元件的選型與連接

光開關元件是構成多級單元的基礎，廣西科毅光通信采用2X1型光開關元件作為標準配置（可根據需求替換為4X1型或其他類型），該元件具備3個光輸入輸出端口，能將單個輸入光信號切換至兩個輸出端口之一，具有結構緊湊、切換速度快、穩定性高的特點。

元件連接方式采用樹狀光學連接：各光開關元件的內部端口相互耦合，不與其他元件連接的端口作為外部接口，分別對接光輸入端口（COM）和光輸出端口（P1-P8），形成從1個輸入到多個輸出的完整傳輸鏈路。例如，7個2X1光開關元件可構成8路輸出的多級光開關，滿足大多數中高端光通信場景的需求。

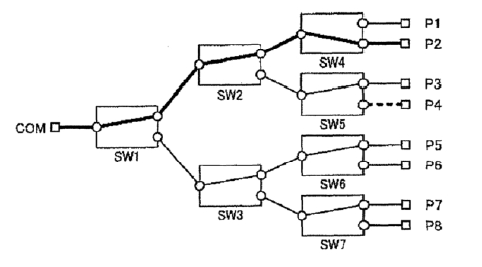

2X1光開關元件樹狀連接拓?fù)鋱D-無串?dāng)_光開關

三、無串?dāng)_切換的核心原理：兩階段切換控制邏輯

傳統光開關串?dāng)_的根源的是切換時路徑變更順序不合理，導致光信號在過渡狀態下泄漏到無關鏈路。而無串?dāng)_光開關的核心創新，在于采用“先非分支點、后分支點”的兩階段切換控制邏輯，具體過程如下：

3.1 切換前的路徑分析

當接收到輸出目的地切換指示（如從輸出端口P2切換至P4）時，切換控制電路首先對比“切換前的舊路徑”（COM→P2）和“切換后的新路徑”（COM→P4），識別出兩條路徑的重復部分和非重復部分，并定位兩者的分支點（即兩條路徑開始分離的關鍵光開關元件）。

光開關切換前初始路徑狀態

3.2 第一階段控制：非分支點路徑預切換

切換控制電路首先對新路徑中“非重復部分且遠離分支點”的光開關元件進行設定變更。例如，在從P2切換至P4的場景中，先切換非分支點的光開關元件SW5，將其調整至新路徑對應的狀態。

這一步的核心作用是：在不改變舊路徑傳輸狀態的前提下，提前搭建好新路徑的非關鍵部分，避免切換過程中因路徑未就緒導致的信號泄漏。由于此時舊路徑的光開關元件狀態未變，光信號仍正常從原輸出端口傳輸，不會產生任何串?dāng)_。

無串?dāng)_光開關第一階段預切換動作圖

3.3 第二階段控制：分支點關鍵切換

在第一階段切換完成且各元件狀態穩定后，切換控制電路再對“分支點”的光開關元件（如上述場景中的SW2）進行切換。此時，新路徑已完全就緒，舊路徑的信號傳輸在切換瞬間終止，光信號直接通過新路徑傳輸至目標輸出端口。

由于分支點切換是在非分支點路徑就緒后進行，過渡狀態下的光信號僅在舊路徑和新路徑之間切換，不會泄漏到其他無關路徑，從根本上杜絕了串?dāng)_的產生。

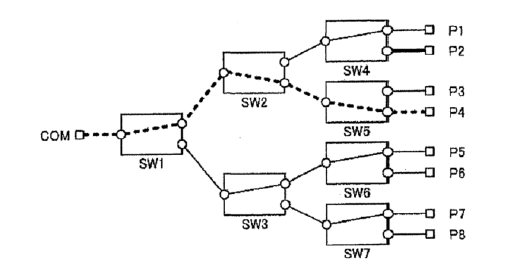

無串?dāng)_光開關第二階段分支點切換示意圖

四、無串?dāng)_光開關的核心技術優勢

4.1徹底解決串?dāng)_問題，保障通信安全與穩定

通過兩階段切換邏輯，光信號在切換過程中僅局限于舊路徑和新路徑，不會泄漏到無關鏈路，既保障了通信內容的私密性，又避免了串?dāng)_光對運行中鏈路的干擾，降低了通信故障發生率。

4.2結構靈活，適配多場景需求

支持2X1、4X1等多種光開關元件的組合使用，可根據輸入輸出端口數量需求，靈活調整多級連接結構，適配從中小型數據中心到大型光通信網絡的不同應用場景。

4.3切換響應迅速，插入損耗低

采用高性能光開關元件與精準的定時控制電路，切換響應時間短，且多級連接設計優化了光傳輸路徑，插入損耗控制在行業較低水平，確保光信號傳輸效率。

4.4穩定性強，使用壽命長

光開關元件采用成熟的光學耦合技術，切換控制電路具備完善的狀態監視與保護機制，能適應復雜的工作環境，延長設備使用壽命，降低運維成本。

五、廣西科毅光通信的技術實力與產品保障

廣西科毅光通信科技有限公司深耕光通信器件領域多年，專注于光開關、光耦合器等核心產品的研發、生產與銷售。公司的無串?dāng)_光開關產品，嚴格遵循行業標準，通過了多項性能測試，技術指標達到國內先進水平。

依托專業的研發團隊與完善的生產體系，我們可根據客戶需求提供定制化的光開關解決方案，無論是端口數量、切換速度還是工作環境適配，都能精準匹配場景需求.

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.pxgdgs.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
