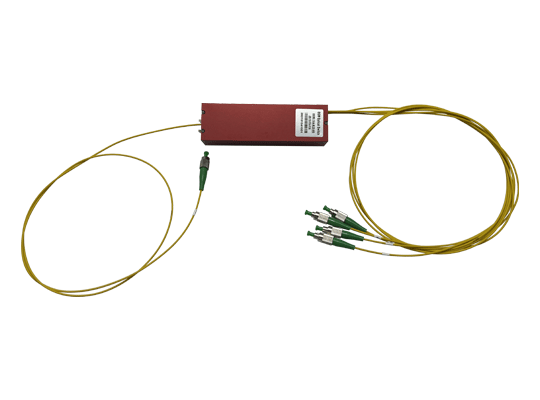

OSW-1X4-Hi 980nm機械式光開關是我們廣西科毅光通信科技有限公司專為980nm波段設計的專業光路切換器件。該產品采用精密機械結構，通過移動反射鏡實現1路輸入到4路輸出的光路切換，支持RS232串口控制，具備插入損耗低、回波損耗高、穩定性強等優異特性。
該光開關采用Hi1060單模光纖，配合FC/APC連接頭，特別適用于摻鉺光纖放大器(EDFA)泵浦激光源的切換、光器件測試、光纖傳感多點監測以及光網絡保護系統等應用場景。產品外殼尺寸為135×40×39.5mm，緊湊設計便于集成到各類設備中。
高精度光學性能：采用Hi1060高品質光纖和專業準直器，插入損耗低，偏振相關損耗小，確保光信號傳輸質量
雙控制接口設計：同時支持TTL和RS232控制接口，滿足不同系統控制需求，提高系統兼容性
工業級可靠性：寬溫度工作范圍，抗電磁干擾設計，適應各種惡劣工作環境
緊湊結構設計：135×40×39.5mm小巧尺寸，便于系統集成和空間布局
長壽命設計：20個高精度馬達驅動，機械壽命超過1000萬次，降低維護成本
靈活定制選項：支持線纜長度、連接頭類型等參數定制，滿足個性化需求
完善的保護措施：0.9mm阻燃套管保護，提高使用安全性和耐久性
嚴格質量控制：每臺產品經過100%測試，確保性能穩定可靠
l 光網絡保護倒換：主備路由自動切換，保障通信可靠性
l OADM(光分插復用器)：實現波長的上下路功能
l 光交叉連接(OXC)：構建靈活的光網絡架構
l 光器件測試：自動切換待測器件，提高測試效率
l 光纖測試系統：多路光纖循環檢測，適用于OTDR等設備
l 網絡性能監測：實時監控光網絡各節點狀態
l 分布式傳感網絡：構建大規模光纖傳感網絡
l 安全監控：光纖周界安防、管道監測等應用
l 實驗室儀器：科研實驗中的光路自動切換
l 激光設備：多路激光輸出切換控制
l 工業自動化：光學檢測設備的系統集成
l 接口類型：DB9母頭（12pin轉DB9）
l 波特率：9600bps（默認，可配置）
l 數據格式：8N1（8位數據位，無校驗，1位停止位）
l 控制命令：ASCII指令集，支持通道選擇、狀態查詢等功能
l 電平標準：TTL/CMOS兼容
l 控制位寬：根據開關規格確定
l 響應時間：≤15ms
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 980.00 | |
Insertion Loss/插入損耗 | Typ | dB | 0.80 |
Return Loss/回波損耗 | min | dB | 50 |
Cross-talk/串擾 | min | dB | 70 |
Switch Mode/控制方式 | RS232 | ||
Power supply/驅動電壓 | V | 5 | |
Fiber Type/光纖類型 | Hi1060 | ||

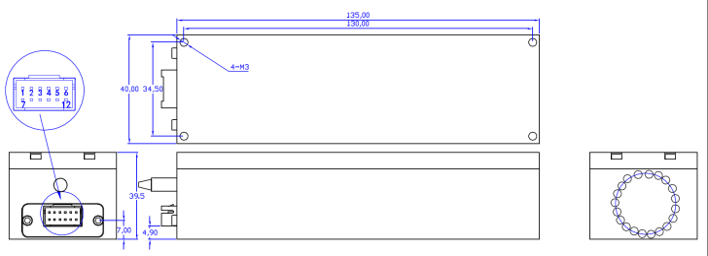

Dimensions/尺寸 | mm | 135*40*39.5 | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Temperature Cycling(Temperature Range/Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/數據文檔制備 | Specification | ||
Individual Test Data Sheet Format/單獨測試數據單格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/電子媒介測試文件格式 | MS-Word | 中性 | |
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 0.9毫米松套管 | ||
Pigtail Length/尾纖長度 | 1 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 黃色 號碼套管 | |
Connector Type/連接頭類型 | FC/APC | ||
訂貨代碼 | 說明 |
OSW-1X4-Hi-980-FC/APC | 1×4光開關，980nm，Hi1060光纖，F(xiàn)C/APC連接器 |
OSW-1X4-Hi-850-FC/PC | 1×4光開關，850nm，Hi1060光纖，F(xiàn)C/PC連接器 |
OSW-1X4-Hi-1310-FC/APC | 1×4光開關，1310nm，G.652光纖，F(xiàn)C/APC連接器 |
OSW-1X4-Hi-1550-FC/APC | 1×4光開關，1550nm，G.652光纖，F(xiàn)C/APC連接器 |
注：可根據客戶需求定制不同波長、連接器類型、尾纖長度等規格。
組件名稱 | 數量 | 規格參數 | 功能作用 |
高精度馬達 | 20個 | 微型步進馬達 | 驅動光路切換機構，實現精準定位 |
專業準直器 | 5個 | Hi1060 1.4 980nm | 實現光信號的高效準直和耦合 |
控制電路板 | 1塊 | TTL+RS232雙接口 | 接收和處理控制信號，驅動馬達工作 |
光纖連接頭 | 5個 | FC/APC | 實現與外部設備的可靠光學連接 |
控制線纜 | 1根 | 12p轉DB9母頭 | 傳輸控制信號，連接控制設備 |
光纖套管 | 5套 | 0.9mm白色阻燃套管 | 保護光纖，提高機械強度和耐久性 |
廣西科毅光通信科技有限公司為所有產品提供1年質量保修期，保修期內非人為損壞免費維修或更換。
我們提供完善的技術支持和售后服務，包括：
①產品選型咨詢
②安裝調試指導
③故障診斷與維修
④產品定制開發
⑤OEM/ODM合作
